热处理工艺中淬（cuì）火的常用方法有十种，分别（bié）是（shì）单介质(水、油、空气)淬火;双介质淬火;马氏体（tǐ）分级淬火;低于Ms点的马氏体分级淬（cuì）火（huǒ）法;贝氏体等温淬火（huǒ）法（fǎ）;复合淬火法;预冷等温淬火法;延（yán）迟冷却淬火法;淬（cuì）火自回火（huǒ）法;喷（pēn）射淬（cuì）火法等。

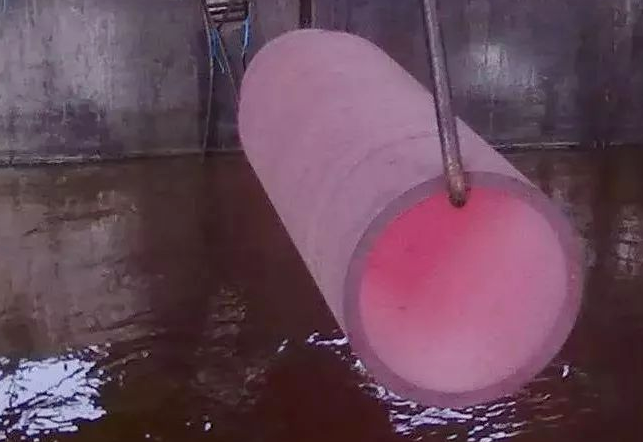

       一、单（dān）介质（zhì）(水、油、空气)淬火

　　单介（jiè）质(水、油、空气)淬火：把已加（jiā）热到淬火（huǒ）温度的工件淬（cuì）人一种淬火介质，使其完全冷却。这种是（shì）zui简单的（de）淬火方法，常用于形（xíng）状简单的碳钢（gāng）和合金钢（gāng）工件（jiàn）。淬火介质根（gēn）据零件（jiàn）传（chuán）热（rè）系数（shù）大小、淬透性、尺寸（cùn）、形状等进行选择。

　    二、双介质淬火（huǒ）

　　双介质淬火：把加热到淬火（huǒ）温度的工件，先在冷（lěng）却能力强的淬火介质中冷却至接近（jìn）Ms点，然后转入慢冷的淬（cuì）火（huǒ）介质（zhì）中冷却至室温，以达到不同淬火冷却温度区（qū）间，并有比较理想的淬（cuì）火冷却速度。用于形状复杂件（jiàn）或高碳钢、合金钢制作的大型工件，碳素工具钢（gāng）也多采（cǎi）用此法。常（cháng）用冷却介质有（yǒu）水-油、水-硝盐、水-空气、油-空气，一般用水作（zuò）快冷淬火介质，用（yòng）油或空气作慢（màn）冷淬火介质，较少采用空气。

　　三（sān）、马氏体分级淬火

　　马氏体分级淬火：钢材（cái）奥氏（shì）体化，随之浸入温度稍高或稍低（dī）于钢的上马氏点的液态（tài）介质(盐浴或碱浴)中，保持（chí）适当时间，待钢件的内、外层都达到介质（zhì）温度后（hòu）取出空冷（lěng），过冷奥（ào）氏体缓慢转变成马氏体的淬（cuì）火工艺。一般用于形状复杂和变形要求（qiú）严的（de）小型工件，高速钢（gāng）和（hé）高合金钢工（gōng）模具（jù）也常（cháng）用此法淬火。

　　四、低于Ms点（diǎn）的马氏体分级淬火法

　　低于Ms点的马氏体分级淬火法（fǎ）：浴槽温度低于（yú）工件（jiàn）用钢的Ms而高于Mf时，工件在（zài）该浴槽中冷却较快，尺寸较大时仍可（kě）获得和分（fèn）级淬火相同的结果。常用于尺寸较大的低淬（cuì）透性（xìng）钢工件。

　　五、贝氏体等温淬火法

　　贝氏体等温淬火法（fǎ）：将（jiāng）工件淬入该钢下（xià）贝（bèi）氏体温（wēn）度的浴槽中（zhōng）等（děng）温，使（shǐ）其发生下贝氏体转变，一般（bān）在浴槽（cáo）中保（bǎo）温30~60min。数控微信公号cncdar贝氏体等温淬火工艺主要三个（gè）步骤：①奥（ào）氏体化处理;②奥氏体化后冷却处理;③贝氏（shì）体等温处理（lǐ）;常用于（yú）合金钢、高碳钢（gāng）小尺（chǐ）寸零件及（jí）球墨铸铁件。

　　六、复合淬（cuì）火法（fǎ）

　　复合淬（cuì）火（huǒ）法：先将工件急（jí）冷至Ms以（yǐ）下（xià）得体（tǐ）积分（fèn）数（shù）为10%~30%的马氏体（tǐ），然（rán）后在下（xià）贝氏体区等（děng）温（wēn），使较大截面工件得到马（mǎ）氏体和贝氏体组织，常（cháng）用于合金工具钢工件（jiàn）。

　　七（qī）、预冷等（děng）温淬火法（fǎ）

　　预冷（lěng）等温淬火法：又称升温等温淬（cuì）火（huǒ），零件先在温（wēn）度较低(大（dà）于Ms)浴（yù）槽中冷却（què），然后转入温度较高的（de）浴槽中，使奥氏体进行等温转变。适用于淬透性较差的钢件（jiàn）或（huò）尺寸较大又必（bì）须进行（háng）等温淬火的工（gōng）件。

　　八、延迟（chí）冷却（què）淬火法

　　延（yán）迟冷却淬火法（fǎ）：零（líng）件先在空气、热水、盐浴（yù）中预冷（lěng）到（dào）稍高于Ar3或Ar1温度（dù），然后进行（háng）单介（jiè）质淬火。常用于形状复杂各部位厚薄（báo）悬殊及要求变形小的零件。

　　九、淬火自（zì）回火法

　　淬火自回（huí）火（huǒ）法：将被处理工（gōng）件全部加（jiā）热，但在（zài）淬火时仅将需要淬硬的部分(常（cháng）为工作部位)浸入淬火液冷却，数控微信公（gōng）号cncdar待到（dào）未浸入部分火色消失的瞬（shùn）间，立（lì）即取出（chū）在（zài）空气中冷却的淬火工艺。淬火自回火法利（lì）用心部未全部（bù）冷透（tòu）的热量传到表面，使表面（miàn）回火（huǒ）。常（cháng）用于（yú）承受冲（chōng）击的工具如錾（zàn）子、冲子、锤子等（děng）。

　　十（shí）、喷射淬（cuì）火法

　　喷（pēn）射淬火法：向工件喷射水流的淬火方法（fǎ），水流可大可小，根据所要求的淬火深（shēn）度而（ér）定（dìng）。喷（pēn）射淬火法不会在工（gōng）件表面形成（chéng）蒸（zhēng）汽膜，这样（yàng）就（jiù）能（néng）够（gòu）保证得到比昔通水中淬火更深的淬（cuì）硬层。主要用于局部表面（miàn）淬火。
